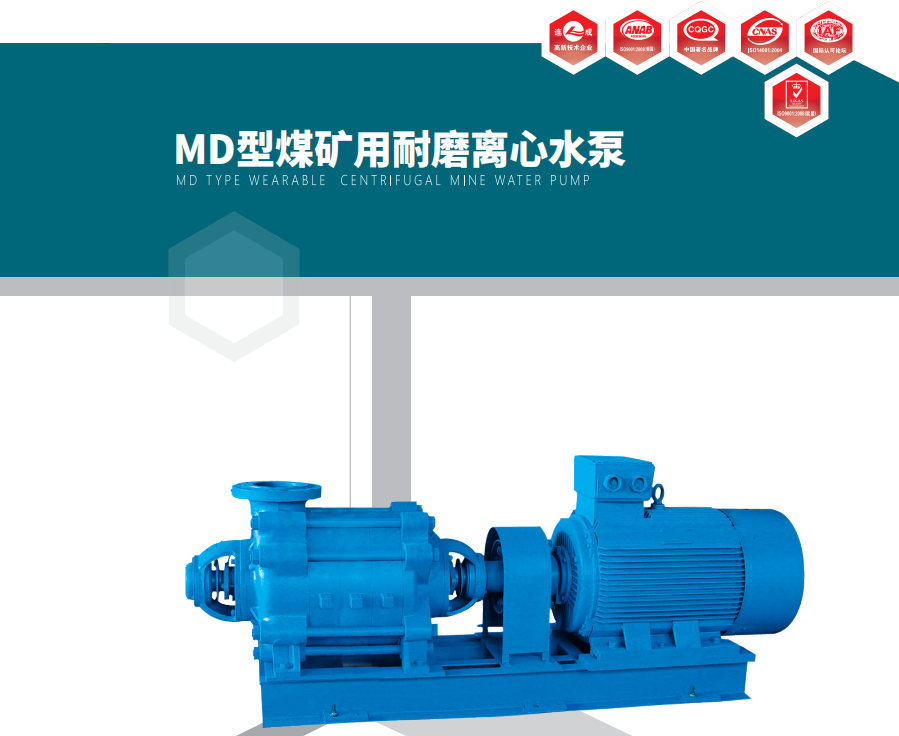

产品概述：

MD单吸多级节段式离心泵，供输送不含固体颗粒的清水及物理化学性质类似于清水的液体.

结构说明:

MD型泵主要由定子、转子、轴承和轴封四大部分组成：
1.定子部分 主要由吸入段、中段、叶出段、导叶等组成，用拉紧螺栓将各段夹紧，构成工作室。SLD型泵吸入口为水平方向，出口垂直向上。
2.转子部分 主要由轴、叶轮、平衡盘和轴套等组成。轴将动力传递给叶轮使其工作；平衡盘用来平衡轴向力；轴的两端装有可更换的轴套用来保护轴。
3.轴承部分有滚动轴承和滑动轴承两种：滚动轴承主要由轴承体、轴承盖、轴瓦、防尘盘、油位计、甩油环等组成，采用稀油润滑。
4.轴封采用填料密封，主要由进水段和尾盖上的密封函体、填料、挡水圈组成。密封工作室内的液体，起水封、水冷和水润滑作用。水封水来源于泵内压力水。
另外，泵通过弹性联轴器同原动机直接驱动。从原动机端看泵，泵为顺时针方向旋转。

运行参数：

流量是6.3-500m3/h
扬程是81-1812m
液体温度是-20℃-80℃
工作压力最大200bar

使用范围：

MD型耐磨单吸多级矿用离心泵的应用范围为高层建筑，城镇给水，集中供热，暖通，矿山，工厂。
